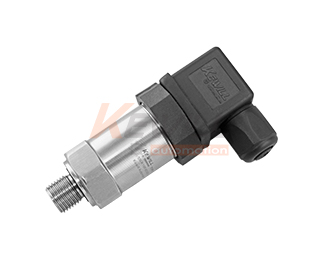

KFP30系列薄膜式/柱塞式压力开关
类型： 压力开关
特点： 结构紧凑，采用DIN标准插头,接线极其方便,测量范围广。
应用： 气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KFP30压力开关原理，结构
内置柱塞与精密弹簧相连，当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的机械结构并发出开关信号。
压力开关特点
结构紧凑，采用DIN标准插头,接线极其方便,测量范围广(0～400bar)，过载能力高(可高达：1230 bar)，高重复性，具有常开或常闭触点，接点镀金, 触点容量大。可用于水、油、气体压力的测量。
压力开关应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
参数表
| 接口材质 | 型号 | 最大允许压力 | 损坏压力 | 设定范围 | 误差 | 固定迟滞 | 重量 | ||||||||||||||
| (bar) | (bar) | （bar） | （bar） | （bar） | (kg) | ||||||||||||||||
| 铜 | KFP30-025M… | 25 | 55 | 0.2…2.5 | 3%设定值 | 10％…20%设定值（常规） | 0.1 | ||||||||||||||
| KFP30-005M… | 0.8…5.0 | ||||||||||||||||||||
| KFP30-012M… | 1…12 | ||||||||||||||||||||
| 钢 | KFP30-050S… | 200 | 900 | 5…50 | 25%…35%设定值（可选） | ||||||||||||||||
| KFP30-100S… | 300 | 10…100 | |||||||||||||||||||
| KFP30-200S… | 20…200 | 1%…5%设定值（可选） | |||||||||||||||||||
| KFP30-300S… | 300 | 900 | 50~400 | ||||||||||||||||||
技术参数
| 测量范围: | 详见参数表 | |||||||||||
| 精确度: | 3%设定值 | |||||||||||
| 迟滞: | 10％…20%设定值（25%…35%，1%…5%可选） | |||||||||||
| 接线方式： | 赫斯曼接头（DIN43650) | |||||||||||
| 输出: | 常开 ＋常闭 接点镀银 | |||||||||||
| ≤ DC 24V , 3A | ||||||||||||
| ≤ DC 115V , 0.15A | ||||||||||||
| ≤ AC 42V , 3A | ||||||||||||
| ≤ AC 125V , 3A | ||||||||||||
| ≤ AC 250V , 0.5A | ||||||||||||
| 介质温度: | -20…80℃ | |||||||||||
| 防护等级： | IP65 | |||||||||||
| 材质： | 膜片式（≤12bar)： NBR | |||||||||||
| 柱塞式 (>12bar)： 钢制活塞带有NBR密封 | ||||||||||||
| 过程连接：镀锌钢/不锈钢/铜 | ||||||||||||
| 外壳： 工程塑料 | ||||||||||||
尺寸图
接线图
安装示意
使用介质
选型表
| KFP30- | 薄膜式/柱塞式 压力开关 | ||||||||||||||||
| 接口螺纹 | |||||||||||||||||
| G1/4 | |||||||||||||||||
| G1/8 | |||||||||||||||||
| NPT1/4 | |||||||||||||||||
| M12x1.5 | |||||||||||||||||
| M20x1.5 | |||||||||||||||||
| 连接方式 | |||||||||||||||||
| 内螺纹 | |||||||||||||||||
| 外螺纹 | |||||||||||||||||
| 材质描述 | |||||||||||||||||
| 黄铜合金材质 | |||||||||||||||||
| 镀锌钢材质 | |||||||||||||||||
| 不锈钢1.4435（316L) | |||||||||||||||||
| 测量范围（单位：bar) | |||||||||||||||||
| 0.2~2.5 | |||||||||||||||||
| 0.8~5 | |||||||||||||||||
| 1~12 | |||||||||||||||||
| 5~50 | |||||||||||||||||
| 10~100 | |||||||||||||||||
| 20~200 | |||||||||||||||||
| 30~300 | |||||||||||||||||
| 输出 | |||||||||||||||||
| 常开+常闭 输出 | |||||||||||||||||
| 特殊备选项 | |||||||||||||||||
| 限定迟滞范围：1%-4%设定值(备选） | |||||||||||||||||
| 限定迟滞范围：25%-35%设定值(备选） | |||||||||||||||||
| 耐高温120°C（材质为不锈钢时可备选） | |||||||||||||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||||||||||||||
