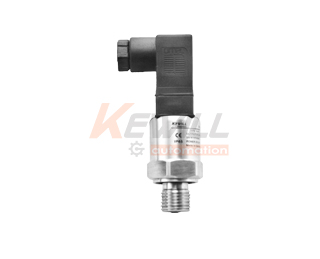

KAP06小巧型压力变送器（扩散硅）
类型： 压力变送器
特点： 0～160bar 压力范围的测量; 多种工业标准信号输出可选接线方式为连接器或直接引线; 小巧的外形...
应用： 机械工程应用方面 ：各种水压、气压的测量; 医疗卫生应用食品及饮料行业;一般工业控制领域 。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KAP06小巧型压力变送器原理，结构
KAP06小巧型压力变送器是采用采用扩散硅芯体，全不锈钢封装。
KAP06小巧型压力变送器特点
0～160bar 压力范围的测量; 多种工业标准信号输出可选接线方式为连接器或直接引线; 小巧的外形设计，性价比高; 多种压力接口可选择。
KAP06小巧型压力变送器应用
机械工程应用方面 ：各种水压、气压的测量; 医疗卫生应用食品及饮料行业;一般工业控制领域 。
技术参数
| 量程范围： | 0 to 160bar | ||
| 精度等级： | 5‰总量程 | ||
| 温度应用： | –40~80°C | ||
| 响应时间： | ≤0.2秒 | ||
| 防护等级： | IP65 | ||
| 输出信号： | 4-20mA（两线制） | ||
| 能量消耗： | 信号电流（2-wire），8mA（3-wire） | ||
| 电气保护： | 过载/反相保护 | ||
| 结构材质： | 压力接头材质为不锈钢 | ||
| 外壳材质为不锈钢 | |||
| 工艺连接： | G1/4,NPT1/4 | ||
| (可按客户要求定制) | |||
| 过载压力： | 150%FS | ||
| 供电电压： | 24(12~36)VDC | ||
| 补偿温度范围： | 0~70℃ | ||
| 接线方式： | 端子接线 | ||
尺寸图
电气接线图
标准量程代码表(单位bar)
| 标准量程 | 表压代码 | 绝压代码 | ||||||||
| 0…1bar | GB1 | AB1 | ||||||||
| 0…2bar | GB2 | AB2 | ||||||||
| 0…4bar | GB4 | AB4 | ||||||||
| 0…6bar | GB6 | AB6 | ||||||||
| 0…10bar | GB10 | AB10 | ||||||||
| 0…20bar | GB20 | AB20 | ||||||||
| 0…40bar | GB40 | AB40 | ||||||||
| 0…60bar | GB60 | AB60 | ||||||||
| 0…100bar | GB100 | AB100 | ||||||||
| 0…160bar | GB160 | AB160 | ||||||||
标准量程代码表(单位psi)
| 标准量程 | 表压代码 | 绝压代码 | ||||||||
| 0…15psi | GP15 | AP15 | ||||||||
| 0…50psi | GP50 | AP50 | ||||||||
| 0…75psi | GP75 | AP75 | ||||||||
| 0…100psi | GP100 | AP100 | ||||||||
| 0…200psi | GP200 | AP200 | ||||||||
| 0…300psi | GP300 | AP300 | ||||||||
| 0…500psi | GP500 | AP500 | ||||||||
| 0…750psi | GP750 | AP750 | ||||||||
| 0…1000psi | GP1000 | AP1000 | ||||||||
| 0…2000psi | GP2000 | AP2000 | ||||||||
选型表
| KAP06- | 小巧型压力变送器（扩散硅） | |||||
| 量程 | ||||||
| 表压（量程见量程代码表 此项为常规应用选型）（*） | ||||||
| 绝压（量程见量程代码表） | ||||||
| 精度 | ||||||
| 0.50%（0.5级） | ||||||
| 过程连接（外螺纹） | ||||||
| M12*1.25 | ||||||
| NPT1/4（*） | ||||||
| G1/4 （*） | ||||||
| 输出信号类型 | ||||||
| 4 to 20mA | ||||||
| 电气连接 | ||||||
| 小巧赫斯曼接头 | ||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||
