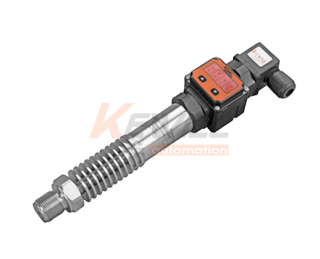

KAP12高温压力变送器
类型： 压力变送器
特点： 测量范围广，全不锈钢结构，压力接口形式多样，防护等级IP65
应用： 应用于石油、化工、冶金、电力、水文等工业过程现场。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KAP12高温压力变送器原理，结构
KAP12高温压力变送器采用硅压阻式隔离膜充油芯体作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。
KAP12高温压力变送器主要特点
●测量范围广，全不锈钢结构，压力接口形式多样，防护等级IP65;
●输出信号形式多样，现场可调;
KAP12高温压力变送器应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于石油、化工、冶金、电力、水文等工业过程现场。
船舶及航空工业领域。
液压及气动控制系统。
技术参数
| 量程范围： | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar | ||
| 允许过载： | 小于等于额定量程的1.5倍或110MPa（取最小值） | ||
| 压力类型： | 表压、绝压、密封参考压型 | ||
| 精确度： | ±0.25%（典型）±0.5%（最大） | ||
| 长期稳定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||
| 零点温度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | ||
| 满度温度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） | ||
| 工作温度: | －20℃~150℃ | ||
| 贮存温度: | －40℃~120℃ | ||
| 供电电源: | 15~30VDC | ||
| 输出信号: | 4~20mA | ||
| 压力接口: | M20×1.5 G1/4或用户自选 | ||
| 外壳材质: | 不锈钢1Cr18Ni9Ti | ||
| 膜片材质: | 316L | ||
| O型密封圈: | 氟橡胶 | ||
| 电缆： | 聚乙烯 | ||
| 绝缘电阻： | 100MΩ 100VDC | ||
| 外壳防护等级： | IP65 | ||
外形结构(单位：mm)
标准量程代码表(单位bar)
| 标准量程 | 表压代码 | 绝压代码 | |||||
| 0…10mbar | GB0,01 | AB0,01 | |||||
| 0…40mbar | GB0,04 | AB0,04 | |||||
| 0…60mbar | GB0,06 | AB0,06 | |||||
| 0…100mbar | GB0,1 | AB0,1 | |||||
| 0…400mbar | GB0,4 | AB0,4 | |||||
| 0…600mbar | GB0,6 | AB0,6 | |||||
| 0…1bar | GB1 | AB1 | |||||
| 0…2.5bar | GB2.5 | AB2.5 | |||||
| 0…4bar | GB4 | AB4 | |||||
| 0…6bar | GB6 | AB6 | |||||
| 0…10bar | GB10 | AB10 | |||||
| 0…20bar | GB20 | AB20 | |||||
| 0…40bar | GB40 | AB40 | |||||
| 0…60bar | GB60 | AB60 | |||||
| 0…100bar | GB100 | AB100 | |||||
| 0…160bar | GB160 | AB160 | |||||
| 0…250bar | GB250 | AB250 | |||||
| 0…400bar | GB400 | AB400 | |||||
| 0…600bar | GB600 | AB600 | |||||
标准量程代码表(单位psi)
| 标准量程 | 表压代码 | 绝压代码 | |||||
| 0…0.15psi | GP0.15 | AP0.15 | |||||
| 0…0.6psi | GP0.6 | AP0.6 | |||||
| 0…1psi | GP1 | AP1 | |||||
| 0…1.5psi | GP1.5 | AP1.5 | |||||
| 0…6psi | GP6 | AP6 | |||||
| 0…10psi | GP10 | AP10 | |||||
| 0…15psi | GP15 | AP15 | |||||
| 0…50psi | GP50 | AP50 | |||||
| 0…75psi | GP75 | AP75 | |||||
| 0…100psi | GP100 | AP100 | |||||
| 0…200psi | GP200 | AP200 | |||||
| 0…300psi | GP300 | AP300 | |||||
| 0…500psi | GP500 | AP500 | |||||
| 0…750psi | GP750 | AP750 | |||||
| 0…1000psi | GP1000 | AP1000 | |||||
| 0…2000psi | GP2000 | AP2000 | |||||
| 0…4000psi | GP4000 | AP4000 | |||||
| 0…7000psi | GP7000 | AP7000 | |||||
| 0…10000psi | GP10000 | AP10000 | |||||
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码写为GB25。
选型表
| KAP12- | 高温压力变送器 | ||||
| 测量范围 | |||||
| 负压-1 to 0bar | |||||
| 表压（量程见量程代码表此项为常规应用选型）（*） | |||||
| 绝压（量程见量程代码表） | |||||
| 接口螺纹 | |||||
| G1/4 | |||||
| G1/2 （*） | |||||
| M20X1.5 | |||||
| 输出信号类型 | |||||
| 4~20mA模拟量输出 | |||||
| 电气连接 | |||||
| 赫斯曼接头(DIN43650) | |||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||
