KAP10D现场显示压力变送器

类型： 压力变送器

特点： 陶瓷技术，测量元件无介质液体;准确度高，性能稳定，温漂小;抗过载，抗冲击能力强，线性好;长期稳定性高...

应用：

拨打热线立享优惠
021-54430662

本月优惠报价

流量识别

压力识别

温度识别

液位识别

物位识别

环境分析

产品概述
规格参数
结构说明
选型指南

KAP10D现场显示压力变送器原理，结构

紧凑型扩散硅式压力变送器,OEM客户最佳选择，可视单元。

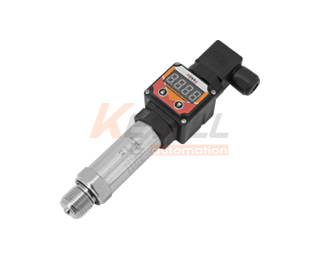

KAP10D现场显示压力变送器

KAP10D现场显示压力变送器特点

陶瓷技术，测量元件无介质液体;准确度高，性能稳定，温漂小;抗过载，抗冲击能力强，线性好;长期稳定性高;直接现场显示;0~1bar到0~1000bar。

技术参数

测量范围：

见量程代码

响应时间：

<1ms(10…90%FS）

储存温度：

0~40℃

过载范围：

≤10bar, 4×;≤600bar, 2×

供电：

10～36V DC

防护等级：

IP65

精度：

0.2%, 0.5%

负载：

≥10KΩ(0..10V）,≥5KΩ（1…5V）≤(UB-10)V/ 0.02A (4～20mA)

外壳材质：

不锈钢 304

线性度：

±0.05%

能量消耗：

信号电流(2-wire)，8mA（3-wire）

接液材质：

不锈钢 316L

重复性：

≤±0.1FS

电气保护：

过载/反相保护

密封：

氟素橡胶

稳定性：

优于每年0.01%量程

环境温度：

0~65℃

重量：

0.10kg

温度影响：

＜±0.02%FS/K

介质温度：

-25~80℃

电气连接：

赫斯曼接头(DIN43650)

尺寸图

接线图

标准量程代码表(单位bar)

标准量程	表压代码	绝压代码
0…10mbar	GB0,01	AB0,01
0…40mbar	GB0,04	AB0,04
0…60mbar	GB0,06	AB0,06
0…100mbar	GB0,1	AB0,1
0…400mbar	GB0,4	AB0,4
0…600mbar	GB0,6	AB0,6
0…1bar	GB1	AB1
0…2.5bar	GB2.5	AB2.5
0…4bar	GB4	AB4
0…6bar	GB6	AB6
0…10bar	GB10	AB10
0…20bar	GB20	AB20
0…40bar	GB40	AB40
0…60bar	GB60	AB60
0…100bar	GB100	AB100
0…160bar	GB160	AB160
0…250bar	GB250	AB250
0…400bar	GB400	AB400
0…600bar	GB600	AB600

标准量程代码表(单位psi)

标准量程	表压代码	绝压代码
0…0.15psi	GP0.15	AP0.15
0…0.6psi	GP0.6	AP0.6
0…1psi	GP1	AP1
0…1.5psi	GP1.5	AP1.5
0…6psi	GP6	AP6
0…10psi	GP10	AP10
0…15psi	GP15	AP15
0…50psi	GP50	AP50
0…75psi	GP75	AP75
0…100psi	GP100	AP100
0…200psi	GP200	AP200
0…300psi	GP300	AP300
0…500psi	GP500	AP500
0…750psi	GP750	AP750
0…1000psi	GP1000	AP1000
0…2000psi	GP2000	AP2000
0…4000psi	GP4000	AP4000
0…7000psi	GP7000	AP7000
0…10000psi	GP10000	AP10000

注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0…25 bar ，可将量程代码写为GB25 。

选型表

KAP10D-	现场显示压力变送器
	量程
		负压-1 to 0bar
		表压（量程见量程代码表此项为常规应用选型）（*）
		绝压（量程见量程代码表）
		精度等级
			0.50%（0.5级）
			过程连接（外螺纹）
				NPT1/4
				NPT1/2
				G1/4 （*）
				G1/2 （*）
				M201.5 （）
				输出信号类型
					4~20mA输出（*）
					0…10mA输出
					1…5VDC输出
					0…5VDC输出
					电气连接
						赫斯曼接头（DIN43650)
上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息
