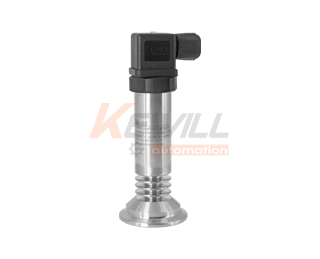

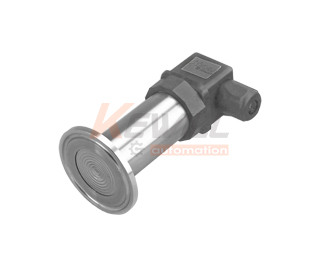

KAP20系列通用压力变送器
类型： 压力变送器
特点： Ф50.4 通用卫生级卡箍卡盘连接，测量范围广0~100bar，不锈钢结构或铸铝防爆结构，IP65防...
应用： 应用于造纸化工行业、污水液位及饮料罐压力测量。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KAP20系列通用压力变送器原理&结构
KAP20压力变送器采用平膜硅压阻式隔离膜充油芯体作为信号测量元件，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。有效防止易结晶介质堵塞引压口的问题。
特点
●Ф50.4 通用卫生级卡箍卡盘连接
●测量范围广0~100bar
●不锈钢结构或铸铝防爆结构
●IP65
铸铝防爆型
应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于医疗、生物制品、食品卫生等行业。
应用于造纸化工行业、污水液位及饮料罐压力测量。
技术参数
| 量程范围： | 0~350mbar…100bar | ||||||||||||
| 允许过载： | 小于等于额定量程的 1.5 倍 | ||||||||||||
| 压力类型： | 表压、绝压 | ||||||||||||
| 精确度： | ±0.25%（典型） ±0.5%（最大） | ||||||||||||
| 长期稳定性： | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||||||||||||
| 零点温度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 满度温度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 工作温度： | -20℃~80℃ | ||||||||||||
| 贮存温度： | -40℃~120℃ | ||||||||||||
| 供电电源： | ≥10KΩ(0..10V）,≥5KΩ | ||||||||||||
| 输出信号： | ≤(UB-10)V/ 0.02A (4～20mA) | ||||||||||||
| 压力接口： | 卡箍卡盘式 | ||||||||||||
| 外壳材质： | 不锈钢或铸铝 | ||||||||||||
| 膜片材质： | 不锈钢1.4435(316L) | ||||||||||||
| O型密封圈： | 氟橡胶 | ||||||||||||
| 电缆： | 聚乙烯 | ||||||||||||
| 绝缘电阻： | 100MΩ 100VDC | ||||||||||||
| 外壳防护等级： | IP65 | ||||||||||||
电气接线图
尺寸图
相对压力
| 标准量程 | 代码 |
| 0…350mbar | NB0.35 |
| 0…700mbar | NB0.7 |
| 0…1bar | GB1 |
| 0…5bar | GB5 |
| 0…10bar | GB10 |
| 0…16bar | GB16 |
| 0…35bar | AB35 |
绝对压力
| 标准量程 | 代码 |
| 0..350mbar | AB0.35 |
| 0…1bar | AB1 |
| 0…2bar | AB2 |
| 0…5bar | AB5 |
| 0…10bar | AB10 |
| 0…20bar | AB20 |
| 0…35bar | AB35 |
选型表
| KAP20- | 卫生齐平膜式压力变送器 | ||||||
| 测量范围 | |||||||
| 表压（量程见量程代码表）（*此项为常规选型） | |||||||
| 绝压（量程见量程代码表） | |||||||
| 供电电源 | |||||||
| 10~30VDC | |||||||
| 输出信号 | |||||||
| 4～20mADC | |||||||
| 1～5VDC | |||||||
| 螺纹接口 | |||||||
| 卡箍连接（Ф50.4 ） | |||||||
| 电气连接 | |||||||
| 赫斯曼端子接头(DIN43650) | |||||||
| 防爆功能壳体 | |||||||
| （特殊备选项）VARIO | |||||||
| LCD显示单元 | |||||||
| 配套安装卡盘与卡箍紧固件 | |||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||||
