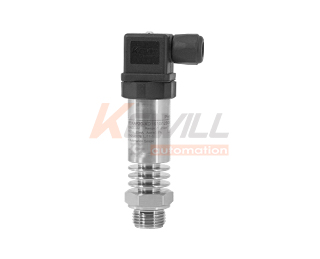

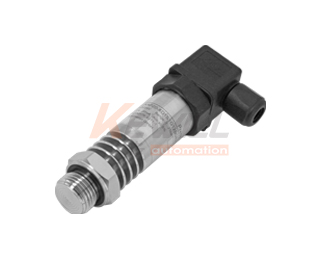

KAP19平膜片压力变送器

类型： 压力变送器

特点： 量程广(0~100mbar;0～200bar)，可用于测量表压、绝压。

应用： 泥浆、煤浆、油漆、原油、化工涂料等粘稠介质、粘稠介质以及塑料橡胶制造设备。

KAP19平膜片压力变送器原理，结构

适用与有颗粒杂质或成分介质的测量以及较低粘度介质的测量。量程广(0~100mbar;0～200bar)，可用于测量表压、绝压。

KAP19平膜片压力变送器适用

●泥浆、煤浆 ●油漆、原油 ●化工涂料等粘稠介质 ●粘稠介质以及塑料橡胶制造设备

尺寸图

接线图

标准量程代码表

标准量程	表压代码	绝压代码
0…10mbar	GB0,01	AB0,01
0…40mbar	GB0,04	AB0,04
0…60mbar	GB0,06	AB0,06
0…100mbar	GB0,1	AB0,1
0…1bar	GB1	AB1
0…2.5bar	GB2.5	AB2.5
0…4bar	GB4	AB4
0…6bar	GB6	AB6
0…10bar	GB10	AB10
0…20bar	GB20	AB20
0…40bar	GB40	AB40
0…60bar	GB60	AB60
0…100bar	GB100	AB100
0…160bar	GB160	AB160
0…200bar	GB200	AB200

注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0…25 bar ，可将量程代码写为GB25。

KAP19-	平膜片压力变送器
	量程
		表压（量程见量程代码表此项为常规应用选型）（*）
		绝压（量程见量程代码表）
		精度等级
			0.20%（0.2级）
			0.50%（0.5级）
			过程连接（外螺纹）
				螺纹 G1/2
				螺纹 M20*1.5
				输出
					4~20mA输出(*)
					0~5V输出
					电气连接
						赫斯曼接头（DIN43650)
						(特殊备选项)VARIO
							42*42方形LCD数显单元
							铸铝密封表壳
上述选型表不含选型代码，如需代码请联系我们或填写阁下的信息
备注:*号标注为快速交货型或现货常备款
