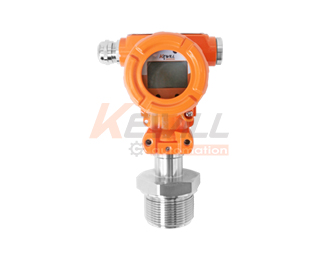

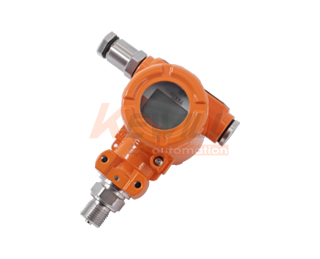

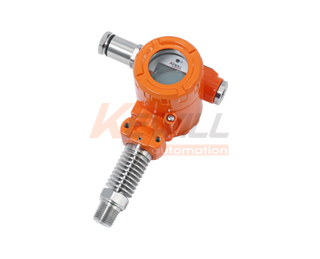

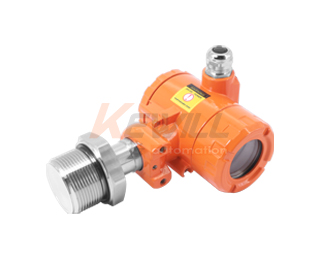

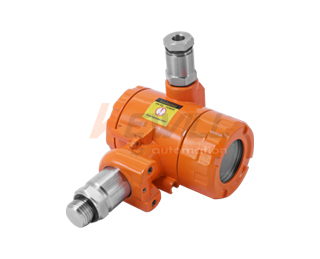

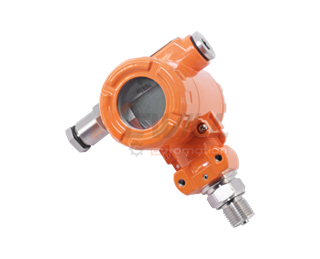

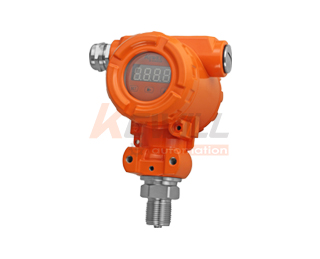

KAP40智能型压力变送器
类型： 智能型压力变送器
特点： 测量范围广,全不锈钢结构 高亮度LED压力现场显示
应用： 对316L不锈钢无腐蚀的气体、液体压力测量 应用于石油、化工、冶金、电力、水文等工业过程现场
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
智能型压力变送器原理，结构
KAP40压力变送器是集压力测量、显示、变送输出于一体的智能化测控产品，对传感器非线性、温度漂移进行修正补偿，通过手操器在线调整变送器参数，实现精确的数字/数据传输、现场设备诊断、远程双向通讯。
智能型压力变送器特点
●测量范围广,全结构；
●具有HART通讯协议或RS485通讯协议；
●高亮度LCD压力现场显示&LED订货可选。
智能型压力变送器应用
对316L不锈钢无腐蚀的气体、液体压力测量；
应用于石油、化工、冶金、电力、水文等工业过程现场。
智能型压力变送器技术参数
| 量程范围： | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
| 允许过载： | 小于等于额定量程的1.5倍或1100bar（取最小值） |
| 压力类型： | 表压、绝压、密封参考压型 |
| 精确度： | ±0.25%（0-100bar） ±0.5%（0-1000bar） |
| 长期稳定性： | ±0.2%F.S/年 |
| 零点温度漂移： | ±0.03%F.S/℃（≤1bar） |
| ±0.02%F.S/℃（＞1bar） | |
| ±0.03%F.S/℃（≤1bar） | |
| 满度温度漂移： | ±0.02%F.S/℃（＞1bar） |
| 工作温度： | -20℃~80℃ |
| 储存温度： | -40℃~120℃ |
| 供电电源： | 12.5~30VDC |
| 输出信号： | 4～20mA；1～5VDC；0～5VDC； |
| 压力接口： | M20×1.5；G1/2；或用户自选 |
| 显示范围： | -1999~9999 |
| 安装方式： | 垂直轴向安装 |
| 外壳材质： | 铸铝；不锈钢1.4301(304) |
| 膜片材质： | 不锈钢1.4435(316L) |
| O型密封圈： | 氟橡胶 |
| 绝缘电阻： | 100MΩ 100VDC |
| 外壳防护等级： | IP65&IP67 |
| 通讯协议 | HART&RS485 |
外形结构(单位：mm)
电气接线图
标准量程代码表
| 标准量程 | 表压代码 | 绝压代码 | |||||||
| -1…0bar | GB0 | / | |||||||
| 0…1bar | GB1 | AB1 | |||||||
| 0…2.5bar | GB2.5 | AB2.5 | |||||||
| 0…4bar | GB4 | AB4 | |||||||
| 0…6bar | GB6 | AB6 | |||||||
| 0…10bar | GB10 | AB10 | |||||||
| 0…20bar | GB20 | AB20 | |||||||
| 0…40bar | GB40 | AB40 | |||||||
| 0…60bar | GB60 | AB60 | |||||||
| 0…100bar | GB100 | AB100 | |||||||
| 0…160bar | GB160 | AB160 | |||||||
| 0…250bar | GB200 | AB200 | |||||||
| 0…400bar | GB400 | AB400 | |||||||
| 0…600bar | GB600 | AB600 | |||||||
| 0…1000bar | GB1000 | AB1000 | |||||||
标准量程代码表
| 标准量程 | 表压代码 | 绝压代码 | |||||||
| 0…15psi | GP15 | AP15 | |||||||
| 0…50psi | GP50 | AP50 | |||||||
| 0…75psi | GP75 | AP75 | |||||||
| 0…100psi | GP100 | AP100 | |||||||
| 0…200psi | GP200 | AP200 | |||||||
| 0…300psi | GP300 | AP300 | |||||||
| 0…500psi | GP500 | AP500 | |||||||
| 0…750psi | GP750 | AP750 | |||||||
| 0…1000psi | GP1000 | AP1000 | |||||||
| 0…2000psi | GP2000 | AP2000 | |||||||
| 0…4000psi | GP4000 | AP4000 | |||||||
| 0…7000psi | GP7000 | AP7000 | |||||||
| 0…10000psi | GP10000 | AP10000 | |||||||
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码写为GB25。
选型表
| KAP40- | 智能压力变送器 | |||||||
| 显示方式 | ||||||||
| 无显示 | ||||||||
| LCD显示屏 | ||||||||
| LED显示屏 | ||||||||
| 测量范围 | ||||||||
| 负压-1 to 0bar | ||||||||
| 表压（量程见量程代码表此项为常规应用选型）（*） | ||||||||
| 绝压（量程见量程代码表） | ||||||||
| 供电电源 | ||||||||
| 12.5~30VDC | ||||||||
| 过程连接（外螺纹） | ||||||||
| M20×1.5 （*） | ||||||||
| G1/2 | ||||||||
| G1/4 | ||||||||
| NPT1/2 | ||||||||
| 输出信号类型 | ||||||||
| 4～20mA（*） | ||||||||
| 0～5V | ||||||||
| 1～5V | ||||||||
| 精度等级 | ||||||||
| 0.1% | ||||||||
| 0.25% | ||||||||
| 0.5% | ||||||||
| (特殊备选项)VARIO | ||||||||
| 防爆功能：EXiaⅡBT4 | ||||||||
| HART通讯协议 | ||||||||
| RS485通讯协议 | ||||||||
| 1.4301(304)外壳 | ||||||||
| 1.4435(316L)外壳 | ||||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||||
